博格泵






博格旋转凸轮泵功能简介

•   自吸     无阀、正排泵

•   平稳、无脉动、防爆

•   适用抽排粘稠、富含固体颗粒物、磨损性高、要求低剪切扰动的物

     质

•   介质在入口进入由凸轮形成的腔体随旋转的凸轮排出

•   凸轮与泵壳之间维持极小的间隙

•   凸轮将进口和出口完全隔断

•   博格凸轮泵根据欧洲防爆标准ATEX  100a进行制造

•   在线维护设计(MIP=Maintenance In Place)





      博格旋转凸轮泵主要部件

      1. 轴承和同步齿轮

      2. 中间润滑隔离腔

      3. 整体铸造泵壳

      4. 保护衬板

      5. 轴封

      6. 旋转凸轮

      7. 泵盖

      8. 与介质隔离的轴





1. 轴承和同步齿轮



•       独立密封设计

•       精造齿轮

•       两个同步驱动的齿轮确保同步转动

•      长寿命轴承

•      从2004年6月1日开始,博格为产品的同步驱动齿轮提供5年质量担保,包括轴承和齿轮部分。泵必须按照用户手册操作





2. 中间润滑隔离腔



•      润滑机械密封, 凸轮转子/轴-紧固  装置,监控密封工作状况

•      保护齿轮免受输送介质污染

•      防止输送介质受到齿轮油污染

•      中间隔离腔把同步驱动齿轮和过流腔分隔开来,隔离腔里的润滑液起着润滑机械轴封和指示密封失败的作用 (当密封失败,隔离腔会流出输送液体,显示需要更换机械密封了)







3.     整体铸造泵腔



       •       泵壳整体铸造并经数控机床精密打造而成,误差极小

       •       材料包括铸铁、不锈钢等

       •       泵进出口宽阔,易于粘稠或含大颗粒物介质通过

       •       实现了系列化、标准化









           4. 保护衬板

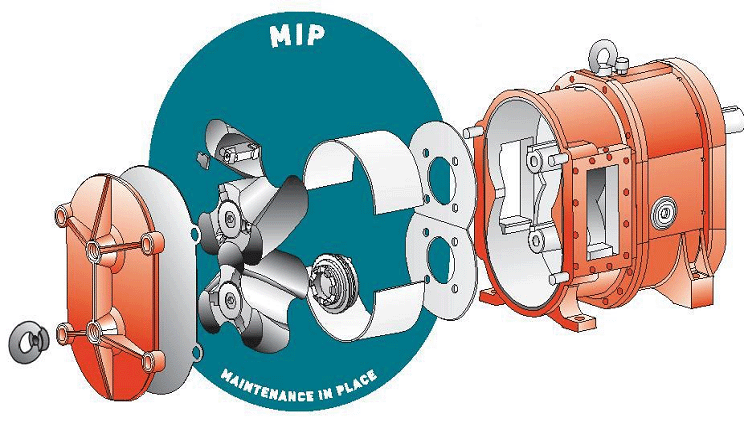

•       MIP (Maintenance in Place)=在线维护
 泵的维护和配件的更换完全在运行现场完成

•       保护衬板寿命长,更换方便

•       材料包括硬化钢或不锈钢









 5. 轴封



•       标准件-单机械密封,受隔离腔润滑液润滑

•       为粘稠或快速固化介质设计的多重密封

•       特别设计, 如双重密封或密封圈

•          更换方便,打开泵盖即可更换





6. 凸轮转子



转子的设计和材料的选择可满足各种需要

•          可更换转子尖降低维护成本 (专利)

•          可调转子大幅度延长产品寿命 (专利)

•          完全橡胶覆盖转子,转子芯不与介质接触  (专利)

•          转子使用的弹性体包括NBR, EPDM, CSM,   HNBR or FPM/FKM

•          不锈钢, PTFE, PUR 等满足您特别的需求

还有多种特殊材料备选

•         无脉动转子

•         把脉动降低到可忽略

•             可作成完全橡胶覆盖或安装可更换转子尖







7. 易开启泵盖

进入泵体的门户

•         接触过流部件的途径

•         四个便利紧固螺钉

•         博格安全泵盖

•         提供过压保护

•         确保运行安全

•         用于连续罐装

•    彻底消除压峰



8. 不过流泵轴

•         转子和轴的紧固装置被润滑液润滑,不会锈蚀

•         转子外层弹性体或O-形圈  保护泵轴不和输送介质接触

•         泵轴材质坚韧

•         防腐联接装置不会影响转子的易更换性



9.使用特性

从AL到FLA系列

我们的产品具备性能优越可靠

应用广泛

维修率低的设计

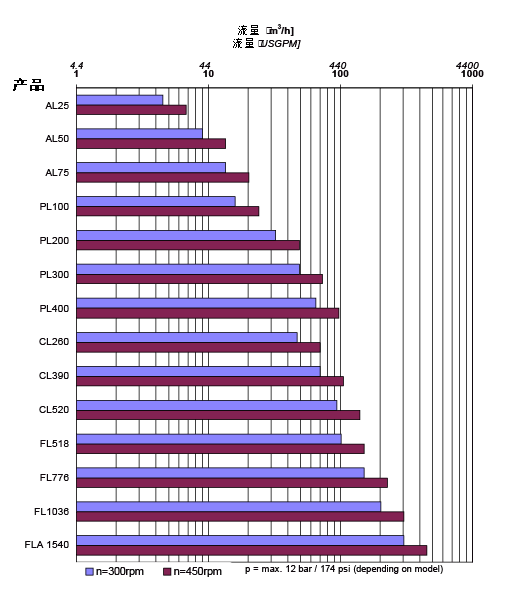

博格旋转凸轮泵系列性能参数图
