气浮


产品简介

SSHE系列高效压力气浮由德国HYDRSPHERE环保技术公司设计,采用德国先进的EDUR多相流  泵、溶加药系统、溶气平衡释放系统、翻板式刮渣机、清泥装置以及自动控制系统等技术。

与传统压力气浮相比,更具有操作性能稳定、运行管理简便、设备紧凑的特点;

与其他类型的气浮相比,更具有处理范围大、效率高的特点;

这是一种先进、高效、值得用户信赖的气浮设备。

本系列中有SSHE-A型、SSHE-B型、SSHE-C型、SSHE-D型等不同设计形式,将为不同场合专门作配套设计。







功能特点











1.     将气和回流水经泵进口一起吸入,再经泵的叶轮交切成细小的溶气水,再经过减压阀释放成乳白色的溶气水,使絮凝颗上浮,从而达到净化的目的。

2.     边吸水边吸气、泵内加压混合、气液溶解效率高、微细气泡≤20μm。

3.     多相流泵可取代加压泵、空压机、大型溶气罐、射流器及释放头等。

4.     低压运行,溶气效率高达99%,释气率高达99%。

5.     微气泡与悬浮颗粒的高效吸附,提高了SS的去除效果。

6.     溶气水溶解效率80-100%、比传统溶气气浮效率高3倍。

7.     长期稳定性能、易操作易维护、低噪音。

8.     多层排泥,确保出水效果。

9.     自动控制及简便的维护,使其成为真正的“傻瓜”式处理系统。

















设备结构组成特点

1.气浮设备:

气浮设备集进水、絮凝、分离、集水、出水于一体,与传统气浮设备相比增加了一个稳流室、溶气释放室、清洗装置,使处理性能更稳定、效果更优越,且增加了清泥装置,使沉积于池底的污泥可定期清洗,减少了劳动强度。

絮凝:采用折板絮凝,添加了絮凝剂、助凝剂的废水在反应折板中上下翻滚,湍流前进,扩大了絮凝剂与废水的接触面积,缩短了絮凝时间,节省了投资。

稳流室:通过折板反应的原水,流速很高,若直接与溶气水接触,会消散微小气泡,影响气泡粘附絮凝块效果,从而降低气浮处理效率。若增加了稳流室,使湍流的原水消耗,匀速进入溶气水释放室,从而有力保证了去除效果。

溶气释放室:溶气释放室与分离室于一个槽体,中间隔开,溶气水与絮凝完毕的原水在此粘附,缓慢上升,进入气浮分离室,保证了絮凝块与微小气泡的接触空间与时间,使溶气水的释放率达80 100%。

清泥装置:传统气统存在着浮渣下沉,存于池底,出水混浊的影响。设置清泥装置,并在气浮池内设置清泥斗,采用螺旋清泥机清理底泥,这样解决了气浮池清洗困难的处境。

2.溶气系统:

对于气浮设备来说,溶气系统好比是气浮设备的“心脏”,也是气浮设备的最主要的部件。在这个阶段,气与水在泵的进口处一起吸入,经泵叶轮交切成溶气水,整套溶气系统最大的含气量达30%,且气体的溶解度为100%,使气体弥散时的微气泡分布均匀,平均气泡直径小于20μm。

该溶气系统是德国专家根据气浮原理及落后繁琐现状,寻求经济合理方案,为产品的技术优势提供了保障。溶气水泵采用开式叶轮,在长时间停机或处于临界运行状况时,没有轴向力;

溶气水泵采用导流器,保证运行条件下的良好动力学性能和高的效率;

溶气水泵在泵内建立压力的过程中产生气液两相充分混合并达到饱和。

整个溶气系统整体型结构,便于最佳的安装方案等。

整个溶气系统流量变化和气量波动时均十分稳定,为气浮工艺的控制提供了极好的条件。

整个溶气系统的气水比可自动调节,平衡气水比,使溶气系统达到最佳状况,使其成为真正的“傻瓜”式处理系统。

由于以上几个特点,使产品在提高使用性能的同时,最大程度上降低运行费用,且改善了周围环境。

3.刮渣机:

本设计采用德国设计的翻板式刮渣机,该刮渣机无需在气浮设备上设置轨道,依靠自动翻板,使渣自动进入浮渣槽,减少了机械磨擦和机械传动,减少了损坏机率,延长设备使用寿命。

  该刮渣机与传统刮渣机相比,有以下特点:

  ●运行稳定、可靠;

  ●自动运行,可按时间或污泥浓度设定运行模式;

  ●慢速翻动,尽量减少对泥层的扰动;

  ●配备自动翻板装置;

    ●刮板高度可调,更好适用各种运行条件,降低污泥含水率。

4.控制系统:

控制系统均采用苏州西门子公司的电器元件,以保证设备的长期有效运行。

5.配套设备:

气浮药剂和加药设备在某些场合下对确保处理效果至关重要。

  一般可配套我公司的提供的加药设备,详细资料另索。

  选择合适的絮凝剂、破乳剂或助浮剂,我公司均可为用户配套供应。









适用范围

1.         油田废水处理;

2.         石油炼化废水处理;

3.         造纸废水处理及纤维回收;

4.         制革废水处理;

5.         印染废水处理;

6.         电镀等含各种重金属离子废水处理;

7.         金属加工废水处理;

8.         垃圾渗滤液处理;

9.         化工废水处理;

10.     油漆废水处理;

11.     食品废水处理;

12.     生物处理的泥、水的分离;

13.     低温低浊度地面水处理;

14.     含藻地面水处理;

15.     其它多种废水的固、液分离;







主要技术参数

1.  絮凝池:采用折板絮凝,反应时间:2-3min

2.  气浮池:颗粒上浮速度:4-9m/h,停留时间

3.  有效水深:平流式一般为2m左右;竖流式一般为4-5m左右

4.  回流水:污水≥30%;净水≥10%

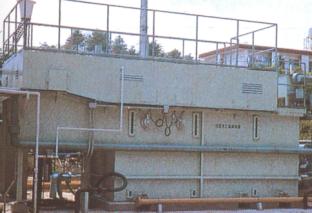

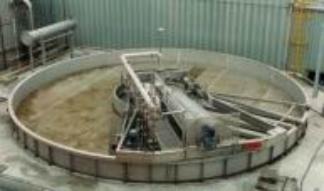

SHE-A1型

SHE-A2型

SHE-B型

SHE-C型

SHE-D型

SHE-E型

气浮效果实例1

气浮效果实例2
